ZX7系列逆变MMA直流手工电弧焊机(单管IGBT)金刚

一、功能特点

        -采用最先进的逆变技术及优质的单管IGBT，逆变频率高达20KHz，动态响应速度更快；

        -采用纳米晶主变压器，散热好，损耗低，性能更优；

        -独特的高可靠性控制电路，完善的多级电流检测保护控制模式，确保主电路安全、可靠；

        -节能高效，输出效率高达86%；

        -热起弧控制模式，保证高效起弧，起弧特性好；

        -具有完善的过压、欠压、过热、过流、过载自动保护功能，安全可靠。

        -适合各种酸性、碱性焊条进行施焊。

        -体积小，重量轻，携带方便；

        -特有的“三防”处理技术，非常适合于野外工程施工。

二、技术参数

型号	ZX7-400D
输入电源电压(V)	3j AC380V±15%
频率(Hz)	50/60
额定输入电源容量(KVA)	18
额定输入电流(A)	27.3
额定输出(KW)	14.4
输出电流范围(A)	20～ 400
输出空载电压(V)	64
额定负载持续率(%)	60
整机效率（满载）(%)	86
功率因数(cosj)	0.95
外壳防护等级	IP21
绝缘等级	H
重量(kg)	22
外型尺寸(mm)	550×320×495

三、推选配件

1、 M5扳手×1

2、 35-50#快速接头×2

3、 使用说明书×1

4、 产品保修卡×1

四、使用帮助

环境

1） 焊接操作应在一个相应干燥的环境下进行，空气湿度一般不应超过90%。

2） 周围空气温度范围为-10~40℃之间。

3） 避免在日光下或雨中进行焊接，不要让雨水渗进焊机内。

4） 避免在灰尘过大或含腐蚀性气体的环境下进行焊接作业。

5） 避免在有较强空气流动的环境中进行焊接操作。

安全要点

  本焊机内已安装有过压、过流及过热保护电路，当电网电压、输出电流及机内温度超过设定的标准后，焊机将自动停止工作。但过度地使用（如电压过高）仍会导致焊机损坏，所以您仍需注意以下事项。

  1） 确保通风良好！

  本焊机是大型工业焊机，在操作时，有较大的工作电流通过，自然通风不能满足焊机冷却要求，故内有冷却风扇来有效地冷却焊机以使其工作平稳。

使用人员应确保通风处未被覆盖或堵塞，焊机和周围物体的距离应不小于0.3m，并且一直保持良好的通风，因为这对于焊机更好的工作和保证更长的使用寿命是非常重要的。

  2） 禁止过载！

  使用人员应记得随时观察最大允许负载电流（相对可选定的负载持续率），保持焊接电流不超过最大的允许负载电流。电流过载将会明显地缩短焊机的使用寿命，甚至可能烧毁焊机。

  3） 禁止电压过高！

  电源电压列在“主要性能参数”表中，在一般情况下，焊机内的电压自动补偿电路将保证焊接电流保持在允许的范围内。如果电源电压超过允许值，将会损坏焊机，使用人员应充分了解此种情况，并采取相应的预防措施。

  4） 每台焊机的后面都附有一个接地螺丝，并标有接地符号。在使用前，选用一根截面积大于6mm2的电缆线，将焊机外壳可靠接地，以释放静电，并且防止由于漏电可能发生的事故。

  5） 如果焊机工作时超过标准负载持续率，焊机可能会突然进入保护状态而中止工作，这表示焊机超出标准负载率，过度发热触发了温控开关，使焊机停止工作，同时在前面板上的黄色指示灯亮起。在这种情况下，您不必拔下电源插头，让焊机继续通电以便冷却风扇可继续工作，对焊机进行冷却。当黄色指示灯熄灭后，温度降至标准范围，可以重新开始焊接。

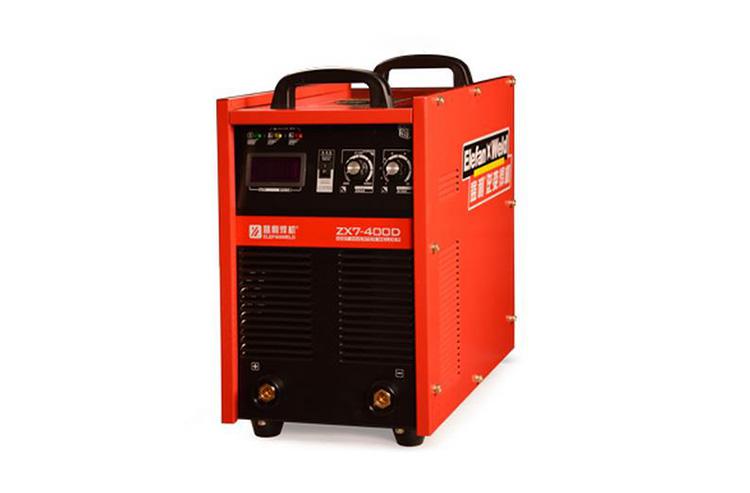

五、产品展示
